La pompe à chaleur air-eau incorporable contemporaine n’est plus seulement un équipement technique relégué dans un local de service : elle devient un élément d’architecture intégrable, un objet de confort silencieux et une réponse énergétique pensée pour la maison neuve, l’appartement rénové ou l’habitat collectif. Entre design intégré, faible consommation électrique, compatibilité RE2020 et recherche d’esthétique minimaliste, la PAC air-eau intégrable s’impose désormais comme l’un des piliers du chauffage résidentiel et collectif basse consommation. Le marché distingue plusieurs familles : la pompe à chaleur air-eau monobloc, appréciée pour sa simplicité d’installation, la version split offrant davantage de modularité, et les modèles dits « design » ou « intégrables », capables de se fondre dans un mur, une armoire technique ou un projet d’architecte contemporain. Ces systèmes séduisent particulièrement les constructions neuves, les logements collectifs et les copropriétés recherchant un compromis entre performance thermique, discrétion esthétique et acoustique. Les projets intégrés dans une architecture neuve ou haut de gamme - notamment les PAC « tour design » ou encastrables - impliquent souvent des coûts supplémentaires liés à l’esthétique, à l’étude thermique et à l’intégration technique. Au-delà du prix d’achat, la question essentielle demeure la performance énergétique. Le coefficient de performance (COP) mesure la capacité de la PAC à restituer davantage d’énergie qu’elle n’en consomme en électricité. Les modèles basse température, associés à une maison fortement isolée, permettent d’obtenir un confort thermique stable avec une consommation réduite en kWh. Cette efficacité explique pourquoi la pompe à chaleur air-eau est aujourd’hui privilégiée dans les constructions RE2020 et les projets de bâtiments écologiques. Dans le collectif, la réflexion devient plus complexe : choix de puissance, gestion de plusieurs unités, stabilité des températures, contraintes acoustiques et équilibre énergétique entre logements. Les solutions multi-PAC ou les systèmes centralisés répondent à ces enjeux en mutualisant la production thermique tout en conservant une faible consommation électrique. Les copropriétés s’intéressent particulièrement aux PAC monoblocs silencieuses et aux installations limitant les nuisances visuelles et sonores. Les aides publiques jouent également un rôle déterminant. L’État soutient l’installation de systèmes de chauffage performants via différentes primes et dispositifs liés à la transition énergétique. Toutefois, dans la construction neuve, certaines aides sont plus limitées que dans la rénovation, car la réglementation RE2020 impose déjà un haut niveau de performance énergétique. Les propriétaires, investisseurs locatifs et promoteurs doivent donc étudier attentivement leur éligibilité selon le type de logement, l’usage du bien et les revenus du foyer. Enfin, la pompe à chaleur contemporaine dépasse la simple logique d’économie : elle symbolise une nouvelle manière d’habiter. Plus discrète, plus intelligente et plus intégrée à l’architecture, elle accompagne l’évolution des logements vers des espaces silencieux, durables et autonomes en énergie. Entre technologie thermique et objet design, la PAC air-eau devient peu à peu une composante invisible mais essentielle du confort moderne.
Les pompes à chaleur actuellement disponibles sur le marché se caractérisent toutes par une unité extérieure volumineuse et inesthétique. Leur intégration dans un contexte architectural raffiné est difficile, voire impossible dans un immeuble d'habitation.
La pompe à chaleur air-eau Design STØNE est issu d'une approche de design nouvelle et globale qui allie :
- Un design « révolutionnaire » qui bouleverse les paradigmes de conception existants pour fusionner les éléments en une combinaison nouvelle et audacieuse.
- Des composants conçus et fabriqués sur mesure, d'une qualité extrêmement élevée et capables de fournir des performances optimales en termes d'efficacité, de confort et de silence.
La pompe à chaleur air-eau intégrable STØNE est une solution technologique extrêmement avancée, discrète en extérieur et qui s'intègre parfaitement à tous les environnements, voire les améliore.
Silence et confort
- Extraction d'air par l'avant.
- Ventilateur intégré à la structure, qui extrait l'air de l'avant de l'appareil et dirige le flux d'air vers les batteries d'échange thermique.
- Le bruit généré par le ventilateur est très faible et absorbé par la structure.
- Les batteries atténuent le bruit généré par le flux d'air.
- Grâce au flux vertical ou horizontal de l'air soufflé, le flux d'air et le bruit qui en résulte peuvent être dirigés vers un endroit où ils ne gênent pas, évitant ainsi la recirculation de l'air.
Ecologie, l’environnement est il préservé?
Préserver l’environnement en réduisant tous les jours sa consommation d’énergie…
Les systèmes de pompe à chaleur air-eau Design proposés par Airsoft fonctionnent avec les fluides frigorigènes écologiques R32 qui sont sans effet nocif sur la couche d’ozone.
Construisons aujourd’hui pour nos futures générations.
Configurations extérieures des pompes à chaleur air-eau intégrable STØNE

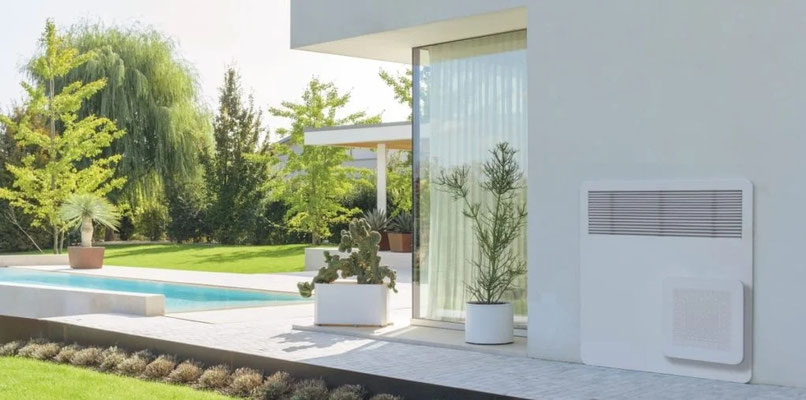

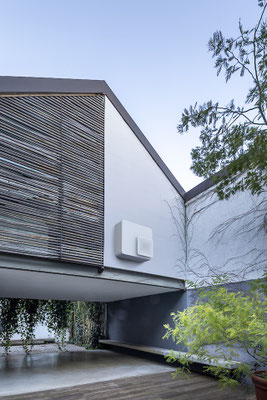

Les pompes à chaleur air-eau Design STØNE peuvent être installées dans des contextes et selon des modalités inédites. Grâce à sa conception innovante, la pompe à chaleur air-eau intégrable STØNE peut être fixée entièrement contre un mur, s'intégrant ainsi harmonieusement à son environnement. Dans sa version encastrée, elle peut disparaître complètement dans le mur.
Type V : pompe à chaleur apparente avec flux d'air vertical.

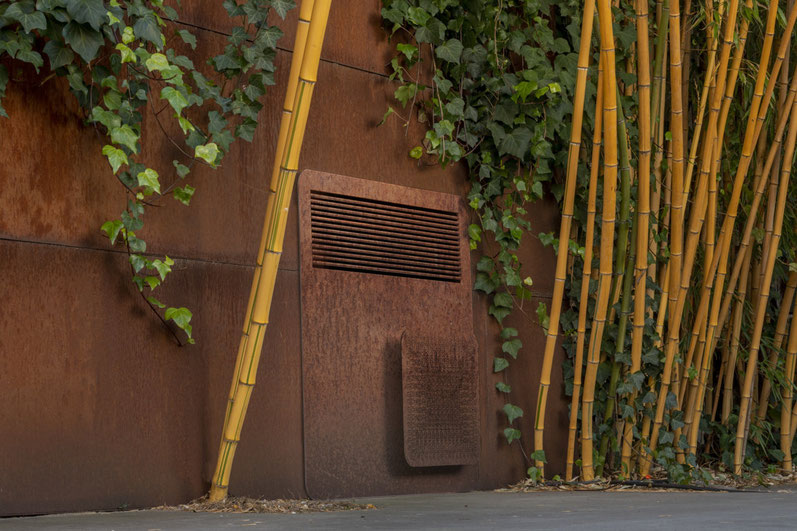

Type IN : pompe à chaleur encastrée dans le mur.
Type H : pompe à chaleur apparente avec flux d'air frontal.
Qu’est ce le COP ?
Le Coefficient de Performance existe aussi bien en mode chauffage qu’en mode rafraîchissement. C’est le COP en mode chauffage et l’EER en mode rafraîchissement qui est le rapport entre entre la puissance délivrée et la puissance électrique consommée (en Watts). Plus le rapport COP/EER est élevé, plus le climatiseur multi-split est performant.
Versions des pompes à chaleur air-eau Design STØNE
H2O (hydraulique)
STØNE M1 | Pompe à chaleur monobloc complète avec pompe, soupape de sécurité et vase d'expansion. Une solution compacte ne nécessitant aucune expertise particulière pour le raccordement des conduites frigorifiques.
STØNE H1 | Unité intérieure tour apparente avec réservoir de stockage intégré de 200 litres pour l'eau chaude sanitaire, connecté à l'unité extérieure par des liaisons hydrauliques. Une solution complète et fiable, aux dimensions compactes, ne nécessitant aucune expertise particulière pour le raccordement de liaisons frigorifiques.
Réfrigérant (R32)
STØNE B1 | Module hydraulique intérieur connecté à l'unité extérieure par des liaisons
frigorifiques. Une solution flexible adaptée à la création de systèmes sur mesure.
STØNE T1 | Unité intérieure tour apparente avec réservoir de stockage intégré de 200 litres pour l'eau chaude sanitaire, connectée à l'unité extérieure par des liaisons frigorifiques. Une solution complète
garantissant fiabilité et dimensions globales compactes.
STØNE C1 | Une armoire encastrée avec réservoir de stockage intégré de 170 litres pour l'eau chaude sanitaire, connectée à l'unité extérieure par des liaisons frigorifiques. Idéal pour les appartements avec
installation dans le mur périphérique.
La classe énergétique
La Classe Energétique indique le niveau de performance (consommation et niveau sonore) des pompes à chaleur air eau (Directive Européenne).
La pompe à chaleur Air-Eau STØNE d'Airsoft bénéficient de la Classe Energétique très élevée A+++.
Compresseur de haute technologie
La qualité des produits installés à toujours été la force d’Airsoft pour fournir des installations avec des niveaux de fiabilité et de performance inégalés. Les pompes à chaleur air-eau STØNE permettent de réaliser des économies d’énergie considérables - jusqu’à 50% par rapport à une chaudière traditionnelle - notamment grâce à l’emploi de compresseurs de haute technologie.
Installations des pompes à chaleur air-eau intégrables STØNE
STØNE M1
STØNE M1 est une solution flexible adaptée à toutes les applications. L'unité et le système sont raccordés par des canalisations hydrauliques. STØNE M1 est une pompe à chaleur qui peut être modulaire et utilisé en mode cascade pour satisfaire des niveaux de puissance élevés.
A. Toiture
B. Terrasse/Balcon
C. Mur
D. Etage
STØNE H1
STØNE H1 est une solution complète. Tous les éléments du système sont contenus dans l'armoire, ce qui entraîne des dimensions globales plus faibles et une plus grande fiabilité, puisque tous les éléments sont installés, ajustés et testés à l'usine.

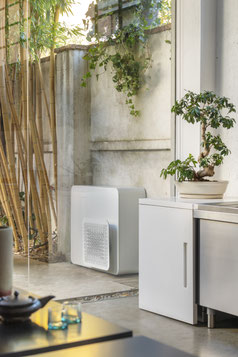

L'unité intérieure convient à être installée dans n'importe quelle pièce grâce à sa taille compacte et à ses formes élégantes.
A. Cuisine/Séjour
B. Cellier/Sous-sol
STØNE B1
STØNE B1 est une solution flexible. Des accessoires appropriés sont fournis en fonction de l'application.
Pour les habitations de grande taille ou les immeubles, par exemple, les besoins en eau chaude domestique peuvent être satisfaits en choisissant la capacité adéquate du réservoir de stockage entre 200 et 2000 litres.
STØNE B1 est une pompe à chaleur qui peut être modulaire et utilisée en mode cascade pour satisfaire les niveaux de puissance élevés. L'unité intérieure doit être installée dans une pièce pouvant accueillir tous les composants du système.
A. Loft
B. Buanderie
C. Sous-sol
STØNE T1
STØNE T1 est une solution complète. Tous les éléments du système sont intégrés dans l'armoire, ce qui permet de réduire l'encombrement et d'améliorer la fiabilité. Tous les éléments sont installés, réglés et
testés en usine

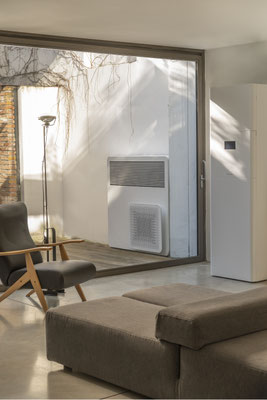

Grâce à sa taille compacte et à ses formes élégantes, l'unité intérieure peut être installée dans n'importe quelle pièce.
A. Cuisine/Salon
B. Buanderie/Sous-sol
STØNE C1
STØNE C1 est une solution flexible avec différents modules qui peuvent également être installés ultérieurement, en fonction de la configuration du système.
STØNE C1 est une armoire dont l'unité est installé dans l'évidement mural lors des travaux de maçonnerie. Ce boîtier comprend les raccords hydrauliques nécessaires au raccordement au système. Les différents modules sont installés ultérieurement, une fois le système terminé.
A. Palier de l'appartement
B. Buanderie
C. Terrasse/Balcon
Pompe à chaleur air eau et RE 2020
La conception et le choix des équipements d’une pompe à chaleur air-eau dépend de nombreux paramètres : les conditions climatiques où est situé le projet, le type de construction de l’habitat (RE 2020, BBC, passif, bioclimatique, etc.), la surface et le nombre de pièces chauffées, les attentes en matière de confort, etc.
L'ensemble des pompes à chaleur air-eau proposées par Airsoft sont éligibles à la réglementation thermique RE 2020.
- La performance de la pompe à chaleur puisant son énergie dans l’air contribue à l’atteinte des exigences de la RE 2020.
- Réduction considérable de la consommation d’énergie tout en garantissant son confort intérieur.
Conception et choix du bon équipement ?
La conception et le choix des équipements d’une installation de pompe à chaleur air-eau dépend de nombreux paramètres : les conditions climatiques où est situé le projet, le type de construction, la surface et le nombre de pièces chauffées, les attentes en matière de confort, etc.
Configurations à faible encombrement des pompes à chaleur air-eau Design STØNE
STØNE élimine tout encombrement inutile et permet de créer des combinaisons modulaires inédites, toujours avec un impact visuel minimal en extérieur.

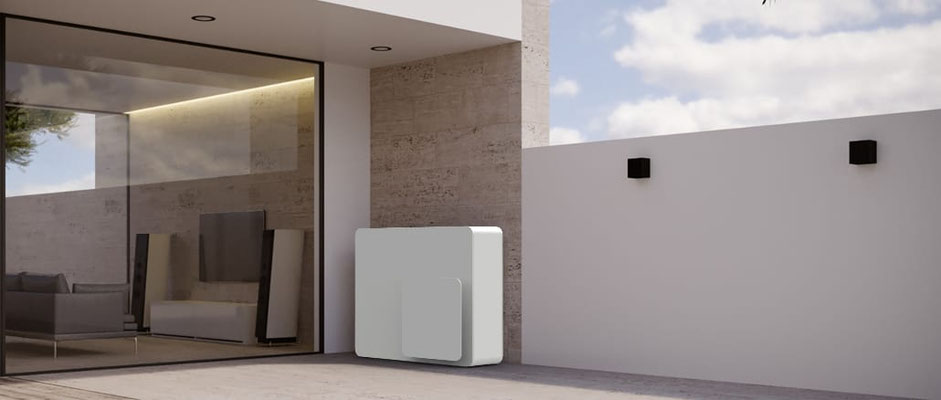

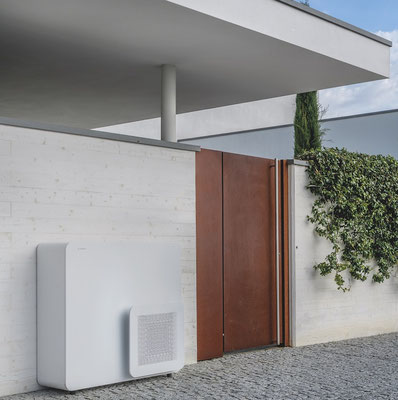

Installation au sol (jardin, terrasse, parking, etc.)
Installation murale
Entretien des PAC
Un entretien régulier est obligatoire pour garantir des performances optimales de la pompe à chaleur air-eau dans la durée. A l’instar des chaudières, toute machine thermodynamique doit faire l’objet d’un contrat d’entretien. C’est une obligation légale (décret du 07/12/92 modifié 20/06/98) : les installations climatiques et frigorifiques chargées de plus de 2kg de fluide frigorigène, doivent posséder une fiche signalétique (type, quantité de fluide utilisée) et une fiche d’intervention pour chaque réparation ou modification. Les PAC air-eau doivent également subir un contrôle d’étanchéité annuel, avec remise d’un certificat.
Gestion des pompes à chaleur air-eau Design STØNE

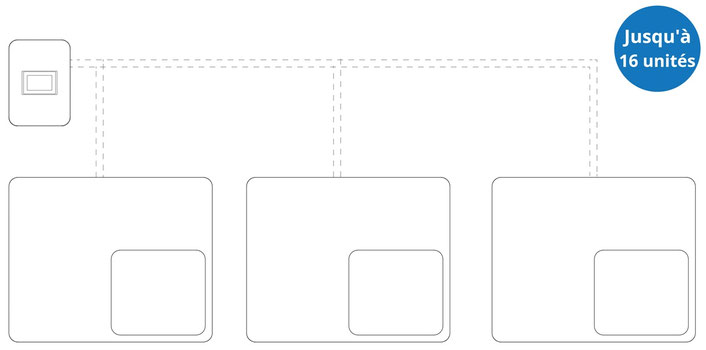

Kit de gestion en cascade
Le kit de gestion en cascade est un dispositif de commande électronique conçu pour gérer efficacement plusieurs pompes à chaleur connectées en cascade.
Le système intègre une logique avancée permettant d'optimiser le fonctionnement, de réduire la consommation d'énergie et de gérer les systèmes de secours.
Le kit de gestion en cascade est équipé d'un écran et peut être connecté de 2 à 16 unités.
Caractéristiques principales
- Connexion ModBus pour la communication directe avec les unités.
- Écran intégré pour une interface simple et intuitive.
- Contrôle configurable du chauffage/refroidissement sur le flux, le retour et la sonde dédiée.
- Contact sec pour activation directe de la zone.
- Gestion avancée des zones mixtes avec optimisation entre zones directes et zones mixtes.
- Commande de pompe de deuxième zone avec sortie 230V pour l'activation de la pompe.
- Sonde dans le bornier pour la surveillance du réservoir.
- Sortie 230V pour la commande de vanne 3 voies pour ECS (eau chaude sanitaire).
- Intégration aux systèmes de réseaux intelligents pour une meilleure utilisation de l'énergie.
- Sortie dédiée pour le générateur de secours, assurant la continuité opérationnelle.
La pompe a chaleur air eau intégrable STØNE est compatible avec les émetteurs suivants :
Ventilo-convecteur extra-plat réversible
Le ventilo-convecteur extra-plat réversible est un appareil de chauffage et de climatisation destiné à diffuser de l'air dans une pièce afin de lui apporter la quantité nécessaire en calories ou frigories via une batterie à eau alimentée par une pompe à chaleur.
Plafond chauffant réversible
