Les constructions neuves de plus en plus isolés et étanches nécessitent un renouvellement d’air de qualité pour l'obtention d'un bon confort, consistant à renouveler l'air intérieur vicié par une
quantité équivalente d'air neuf extérieur.
La ventilation double flux consiste à récupérer les calories que l'on dispose à l'intérieur de la maison avant de les rejeter à l'extérieur.
Dans une démarche de confort globale et d'économie d'énergie, la VMC double flux thermodynamique gère trois principales fonctions de la maison
:
- Le renouvellement de l'air (qualité d’air intérieur).
- Le chauffage par la récupération des calories de l’air extrait en hiver pour chauffer l'air neuf avant d’être diffusé dans les pièces de vie.
- Le rafraîchissement et la déshumidification de l’air soufflé en été grâce à la réversibilité de la pompe à chaleur intégré dans la VMC double flux thermodynamique.
Pour cela la ventilation double flux thermodynamique intègre dans un ensemble monobloc un récupérateur d’énergie statique et une pompe à chaleur (PAC). Dans une maison passive, ce système permet de couvrir une grande partie du chauffage. La VMC double flux thermodynamique participe pour beaucoup à un habitat économique et écologique.
Avantages de la VMC thermodynamique
- En été, rafraîchissement et déshumidification de l’air insufflé dans le logement.
- En hiver, le système exploite les calories de l'air extrait pour chauffer l'air neuf avant de le diffuser dans les pièces de vie.
- Moins de bruits extérieurs et aucune entrée d'air froid comme la ventilation double flux statique.
- Une VMC double flux thermodynamique consomme très peu d’énergie.
- Des économies d'énergie grâce à la récupération de chaleur et une efficacité énergétique globale jusqu’à 5.
- Maintient d’une température acceptable dans les pièces non chauffées.
- Chauffage de la maison en mi-saison, ce qui retarde la mise en route du chauffage d’appoint
- Un renouvellement d'air parfaitement maîtrisé car cette solution de VMC double thermodynamique réversible permet de garder une qualité d’air optimale été comme hiver.
- Une filtration de l'air neuf (anti pollens).
- Valorisation du bien immobilier par l’amélioration du classement au diagnostic de performance énergétique (DPE).
- Empreinte carbone réduite.
Un thermostat programmateur d'ambiance placé dans la pièce de référence (séjour généralement) pilote la mise en route et l'arrêt de la VMC thermodynamique aussi bien en mode chaud (hiver) qu'en mode froid (été). Des thermostats secondaires installés dans les autres pièces de vie (chambres) permettent une régulation individuelle (option).
Une VMC double flux thermodynamique performante
La VMC thermodynamique de conception monobloc (pompe à chaleur intégrée à l’appareil) utilise l’air vicié à température quasi constante autour de 20°C toute l’année pour y puisée son
énergie gratuite. Pour de faibles gradients de températures (un air intérieur autour de 20°C), le COP (coefficient de performance) de la pompe a chaleur sera assez grand (autour de 4). Le COP
reste constant et performant même en hiver. Associé à un récupérateur d’énergie statique à haut rendement jusqu’à 95% (échangeur à contre-courant) placé en amont de la PAC, l’efficacité globale
de la ventilation thermodynamique restitue jusqu’à 5 fois l’énergie électrique absorbée.
Sur une année complète, en fonction de la zone climatique de la maison, du niveau d’isolation et du débit de ventilation, on pourra économiser de 30 à 60 % de l'énergie nécessaire au chauffage de
l'habitation.

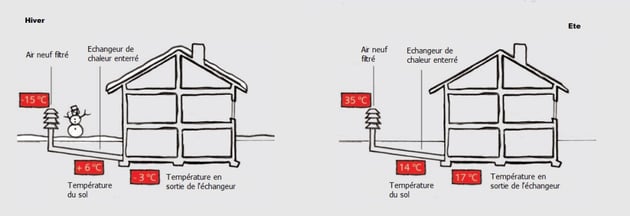

VMC double flux thermodynamique et puits canadien
L’adjonction d’un puits canadien à la VMC thermodynamique est le meilleur moyen d’améliorer l’efficacité de la VMC de manière efficace, économique
et écologique.
Pour quel type d'habitation ?
Une très bonne isolation et une étanchéité à l'air parfaitement maîtrisée seront les deux pierres angulaires des futures maisons BBC. Le pré-requis pour l’efficacité d’une VMC double flux
thermodynamique est que la maison soit bien étanche (moins de 0,2 m³/h.m²) afin de maîtriser les consommations et de ne pas perturber le fonctionnement de la ventilation.
Cette ventilation réversible autorise un rafraîchissement en été de plusieurs degrés, pour éviter les surchauffes indésirables et inconfortables.
Dans les logements basse consommation (passif, bioclimatique, BBC), avec un seul équipement, on ventile, on chauffe et on rafraîchit la maison.
Pour ces projets les plus performants il est nécessaire de réaliser une étude thermique approfondie.

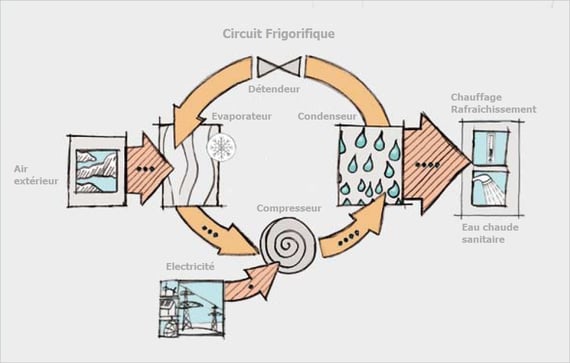

Principe de la VMC double flux thermodynamique réversible
Dans le caisson monobloc centralisé qui sert d'échangeur, on rajoute un groupe thermodynamique (une mini pompe à chaleur réversible) qui génère un rafraîchissement et un chauffage d'appoint :
suivant les périodes tempérées ou plus fraîches, le système refroidit l'air qui entre ou le réchauffe, créant une sorte de traitement de l'air réversible. Un système qui s’apparente au double
flux statique, mais la présence de l’échangeur thermodynamique en sus (pompe à chaleur) lui permet de dépasser le seul dispositif de renouvellement
d’air pour s’approcher davantage d’un générateur performant de chaleur par l’optimisation de la récupération des calories de l’air extrait, qui assure de surcroît le rafraîchissement l’été.
Grâce à la double récupération d’énergie (échangeur statique + pompe à chaleur) en un seul appareil monobloc, la VMC thermodynamique permet de chauffer l’air neuf jusqu’à des températures d'insufflation de 35°C et d’atteindre une efficacité globale jusqu’à 135%.
Avantages :
- Importantes économies d’énergie grâce à la double récupération de chaleur.
- Coefficient de performance (COP) de la pompe à chaleur optimisé.
- Rendement optimum de la pompe à chaleur même lorsqu’il fait très froid car la pac fonctionne avec l’air extrait à 20°C toute l’année.
- Lors de l’arrêt du compresseur, l’air neuf est insufflé à température ambiante grâce à l’échangeur statique.
- Pré-rafraîchissement de l’air neuf l’été par l’échangeur statique à haute efficacité sans consommation d’énergie.
- Gain de confort l’été, malgré la puissance frigorifique limitée, par un rafraîchissement de l’habitat.
- Ce simple rafraîchissement est cependant particulièrement apprécié dans les chambres.
- Compresseur fonctionnant avec un fluide frigorigène écologique.
- Retard de la mise en marche et anticipation de l’arrêt du chauffage complémentaire de la maison.
