Ventilation double flux haut rendement Kuro - KVUT 350

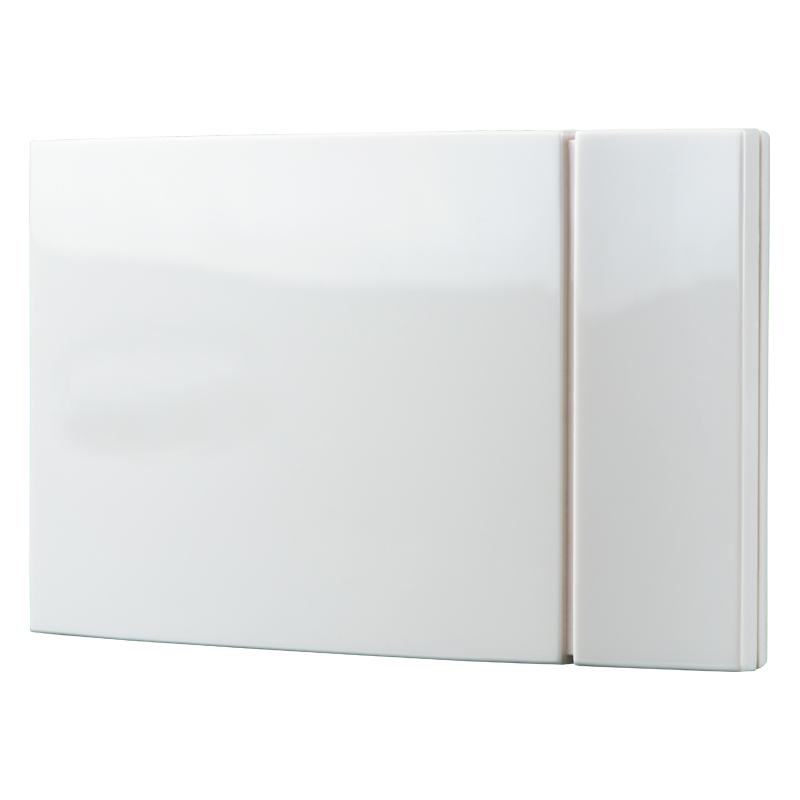

Kuro KVUT 350 - ventilation double flux haut rendement verticale

Ventilation double flux haut rendement pour surface d’habitation jusqu'à 300 m².



Les caissons de VMC double flux KVUT 350 sont des unités de ventilation double flux complètes avec récupération de chaleur, filtration de l'air, apport d'air frais et extraction de l'air vicié. Pendant le fonctionnement, la chaleur de l'air extrait est transférée au flux d'air soufflé par l'échangeur de chaleur à plaques à haute efficacité. Les unités sont conçues pour une ventilation économe en énergie des maisons et des appartements et sont compatibles avec les conduits d'air ronds (Ø 160 mm). Équipé au choix, d’un échangeur à haute efficacité en polystyrène ou d'un échangeur enthalpique pour la récupération de l'humidité (rendement max. > 92%). Moteurs EC à basse consommation d’énergie.



Caractéristiques

Ventilation double flux en caisson isolé thermiquement et phoniquement. Fabriqué en acier revêtu de polymère de haute qualité, rempli à l'intérieur d'une couche de laine minérale de 40 mm pour l'isolation thermique et acoustique. Nettoyage et entretien aisés. Le panneau frontal démontable facilite l’accès aux éléments internes.

- KVUT/KVUE 350 V1B EC : isolant laine minérale 40 mm (peut être installé en zone non chauffée).



Echangeur à plaques

Les unités KVUT  sont équipées d'un échangeur de chaleur en polystyrène à contre-courant. Pendant la saison froide, la chaleur de l'air extrait est captée et transférée au flux d'air soufflé, ce qui réduit les pertes de chaleur générées par la ventilation. Cela peut entraîner la formation de condensat qui est collecté dans un bac de récupération spécial et évacué dans le système d'égouts.



Les unités KVUE  sont équipées d'un échangeur de chaleur enthalpique à contre-courant. Pendant la saison hivernale, la chaleur et l'humidité de l'air extrait sont transférées au flux d'air neuf via l'échangeur de chaleur enthalpique, ce qui réduit les pertes de chaleur par la ventilation. La chaleur et l'humidité de l'air ambiant sont transférées au flux d'air rejeté via l'échangeur de chaleur enthalpique pendant la saison estivale. Cela permet une réduction considérable de la température et de l'humidité de l'air soufflé, ce qui, à son tour, réduit la charge de climatisation.



Ventilation

Les unités sont équipées de moteurs EC à haut rendement avec un rotor externe et une roue centrifuge avec des pales incurvées vers l'arrière. Ces moteurs à la pointe de la technologie constituent aujourd'hui la solution la plus avancée en matière d'efficacité énergétique. Les moteurs EC se caractérisent par des performances élevées et un contrôle optimal sur toute la plage de vitesse. De plus, le rendement du moteur à commutation électronique atteint des niveaux très impressionnants allant jusqu'à 90 %. Ils sont sans entretien et facilement démontables pour un nettoyage éventuel.



Fonctionnement bypass été (Free cooling) et hiver

Les unités de ventilation double flux KVUT/KVUE 350 V1B sont équipées d'un by-pass pour le rafraîchissement d'été (refroidissement de l'air par l'air frais de l'extérieur).

L'unité est équipée d'un by-pass qui s'ouvre automatiquement en été s'il est nécessaire de refroidir la zone ventilée avec de l'air d'admission frais. Si l'unité est équipée d'un chauffage électrique, la dérivation est utilisée pour la protection contre le gel de l'échangeur de chaleur. Si l'unité n'est pas équipée d'un chauffage électrique, en cas de danger de gel selon les lectures du capteur de température, le ventilateur de soufflage est arrêté et l'air extrait chaud réchauffe l'échangeur de chaleur. Après le dégivrage de l'échangeur de chaleur et lorsque le danger de gel n'est plus imminent, le ventilateur de soufflage est redémarré et l'unité revient au mode de fonctionnement standard.



Filtres à air

Les flux d'air d'insufflation et d'extraction sont filtrés à travers des filtres à cassettes respectivement de classe de filtrage G4/F7 (option G4).



Protection antigel échangeur

Dans les unités KVUT/KVUE 350 V1B A21/A22/A25, il est possible de connecter un préchauffeur électrique pour protéger l'unité du gel (option).



Régulation

Les unités KVUT/KVUE 350 V1B sont équipées d'un système de contrôle intégré A21. Le contrôleur A21 permet d'intégrer l'unité dans le système Smart Home ou BMS (Building Management Systems) via une application mobile à télécharger pour contrôler l'unité via Wi-Fi.

Le panneau de commande à distance n'est pas inclus dans le kit de livraison (disponible séparément).

- KVUT 350 A21 sans panneau de commande (application mobile).

- KVUT 350 A22 avec panneau de commande filaire.

- KVUT 350 A22 WiFi avec panneau de commande WiFi.

- KVUT 350 A25 avec panneau de commande tactile LCD filaire.



Dimensions

KVUT/KVUE 350 V1B EC : longueur 730 x profondeur 470 x hauteur 675 mm.



Caractéristiques

Débit d'air maximal : 370 m3/h

Débit d'air nominal : 270 m3/h

Niveau de pression acoustique LpA à 3 m : 28 dB(A)

Type d'échangeur de chaleur : Contre-courant

Filtre d'extraction : G4

Filtre d'air neuf : F7 (G4 en option)

Isolation acoustique : 40 mm

Type de moteur : EC

Bypass : Auto

Protocole BMS : ModBus

Contrôle : Smartphone

Matériau du boîtier : Acier revêtu

Diamètres de connexion : 160 mm

Plage de fonctionnement : -25°C à +40 °C

Poids : 57 kg

Consommation annuelle d'électricité climat froid/moyen/chaud (kWh/a) : 707/170/125
Économie de chauffage annuelle climat froid/moyen/chaud (kWh/a) : 9019/4610/2085



Réchauffeur : En option

Préchauffeur antigel : En option

Capteur d'humidité : En option

Capteur de CO2 : En option

Capteur de COV : En option

Capteur PM2,5 : En option



2.773,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Résistance électrique antigel DN160

Résistance électrique de préchauffage externe (à monter en gaine). DN160-1200W-230V-1ph-50Hz.

Construction : acier galvanisé.

Dimensions : L306xB120xH267mm.

Cet article ne peut pas être commandé individuellement.

140,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Siphon condensats

Siphon hydraulique en U pour l'évacuation des condensats des VMC double flux en DN32.
Tuyau PVC 15x2 de longueur 1000 mm.

Cet article ne peut pas être commandé individuellement.

80,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Sonde d'hygrométrie interne

Sonde d'hygrométrie installée d'usine dans le compartiment d'air extrait du logement (ambiance) et déclenchement du mode boost.

Cet article ne peut pas être commandé individuellement.

90,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Sonde d'hygrométrie d'ambiance

Sonde d'hygrométrie électromécanique d'ambiance.

Réglage : HR 20-90 %.

Commutation : 250 V AC, 5 A.

Conditions d'utilisation : 0-40 °C.

Dimensions : 86x86x30mm.

Protection : IP30.

Cet article ne peut pas être commandé individuellement.

170,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Sonde de température et d'hygrométrie d'ambiance

Sonde de température et d'hygrométrie d'ambiance.

Ce capteur d'humidité et de température dispose de 2 sorties analogiques : 0-10 V et 4-20 mA.

Une sortie analogique permet de réguler en continu la vitesse du ventilateur (nécessite un ventilateur à moteur EC ou un régulateur de vitesse supplémentaire avec une sortie 0…10 V). Avec la régulation en continu, la vitesse du ventilateur est modifiée proportionnellement au niveau d'humidité.

Précision en température : ±1,2 °C.

Précision en hygrométrie : ±3 % HR.

Alimentation électrique basse tension : 8-30 V DC/12-24 V AC.

Conditions d'utilisation : -10 à +60°C / 10-90% HR.

Dimensions : 127x80x30mm.

Protection : IP30.

Cet article ne peut pas être commandé individuellement.

219,90 €

  • disponible
  • délai de livraison de plus de 10 jours1

Sonde CO2 d'ambiance

Le contrôle du débit d'air basé sur la concentration de CO2 est une solution d'économie d'énergie efficace.

Capteur CO2 conçu pour mesurer la concentration de dioxyde de carbone à l'intérieur de la pièce et réguler le débit d'air correspondant via le signal de sortie de commande vers le ventilateur.

Le capteur possède deux sorties séparées :

  • un contact relais sec normalement ouvert, charge de commutation 1x2A, 4 points de consigne sélectionnables par cavaliers.
  • une sortie analogique 0–10 V (par défaut), cette sortie est réglable pour 2…10 V/0…20 mA/4…20 mA) par cavaliers.

La sortie relais est utilisée pour allumer/éteindre le ventilateur en fonction du niveau de CO2 intérieur. La sortie analogique est utilisée pour un contrôle régulier de la vitesse du ventilateur pour un ventilateur avec moteur EC.

Le capteur est conçu pour un montage mural.

Alimentation faible tension 24 VAC. Si l'alimentation 24 V n'est pas disponible, il faut prendre le bloc d'alimentation TRF proposé en accessoire (TRF-220V/24-1,6).

Type de capteur: détecteur infrarouge non dispersif (NDIR) avec système d'auto-étalonnage.

Sans LED et sans bouton marche/arrêt.

Détection : 0–2,000 ppm.

Précision à 25°C, 2000 ppm : ±30 ppm, +3 % lecture.

Temps de réponse : max. 2 min.

Temps de préchauffage pour chaque mise sous tension : 2 heures (première fois), 2 minutes (en fonctionnement).

Alimentation/consommation : 24 VAC (50/60 Hz ±10 %), 24 VDC/1.6 W Max.

Dimensions : 100x80x30 mm.

Cet article ne peut pas être commandé individuellement.

380,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Sonde CO2 d'ambiance avec LED de fonctionnement

Le contrôle du débit d'air basé sur la concentration de CO2 est une solution d'économie d'énergie efficace.

Capteur CO2 conçu pour mesurer la concentration de dioxyde de carbone à l'intérieur de la pièce et réguler le débit d'air correspondant via le signal de sortie de commande vers le ventilateur.

Le capteur possède deux sorties séparées :

  • un contact relais sec normalement ouvert, charge de commutation 1x2A, 4 points de consigne sélectionnables par cavaliers.
  • une sortie analogique 0–10 V (par défaut), cette sortie est réglable pour 2…10 V/0…20 mA/4…20 mA) par cavaliers.

La sortie relais est utilisée pour allumer/éteindre le ventilateur en fonction du niveau de CO2 intérieur. La sortie analogique est utilisée pour un contrôle régulier de la vitesse du ventilateur pour un ventilateur avec moteur EC.

Le capteur est conçu pour un montage mural.

Alimentation faible tension 24 VAC. Si l'alimentation 24 V n'est pas disponible, il faut prendre le bloc d'alimentation TRF proposé en accessoire (TRF-220V/24-1,6).

Type de capteur: détecteur infrarouge non dispersif (NDIR) avec système d'auto-étalonnage.

Détection : 0–2,000 ppm.

Précision à 25°C, 2000 ppm : ±30 ppm, +3 % lecture.

Temps de réponse : max. 2 min.

Temps de préchauffage pour chaque mise sous tension : 2 heures (première fois), 2 minutes (en fonctionnement).

Alimentation/consommation : 24 VAC (50/60 Hz ±10 %), 24 VDC/1.6 W Max.

Dimensions : 100x80x30 mm

6 voyants LED pour l'indication de la concentration en CO2 :

  • 1er voyant vert s'allume lorsque la concentration en CO2 est inférieure à 600 ppm;
  • 1er et 2e voyants verts s'allument lorsque la concentration en CO2 est comprise entre 600 et 800 ppm;
  • 1er voyant jaune s'allume lorsque la concentration en CO2 est comprise entre 800 et 1200 ppm;
  • 1er et 2e voyants jaunes s'allument lorsque la concentration en CO2 est comprise entre 1200 et 1400 ppm;
  • 1er voyant rouge s'allume lorsque la concentration en CO2 est comprise entre 1400 et 1600 ppm ;
  • 1er et 2e voyants rouges s'allument lorsque la concentration en CO2 est supérieure à 1600 ppm.

Cet article ne peut pas être commandé individuellement.

390,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Sonde de qualité d'air COV

Capteur auto-étalonné COV (Composés Oganiques Volatiles) avec une commande par microprocesseur pour le contrôle de la qualité de l'air.

Évaluation qualitative de la saturation de l'air en contaminants (fumée de cigarette, air expiré, vapeurs de solvants et de détergents).

La sensibilité du capteur peut être ajustée en fonction de l'objectif de niveau maximal de pollution de l'air attendu.

Permet une ventilation à la demande qui se traduit par des économies d'énergie considérables car l'air n'est échangé qu'une fois atteint le niveau de pollution prédéfini.

Le capteur COV possède 2 sorties analogiques : 0-10 V et 4-20 mA.

Une sortie analogique permet de réguler en continu la vitesse du ventilateur (nécessite un ventilateur à moteur EC).

Avec la régulation en continu, la vitesse du ventilateur est modifiée proportionnellement aux changements de qualité de l'air.

Détection: 0-100% qualité d'air.

Précision en COV : ±20%.

Alimentation électrique basse tension : 24 V AC/DC.

Signal de sortie : 0-10V.

Conditions d'utilisation : 0°C à +50°C / 10-90% HR.

Dimensions : 79x81x26mm.

Protection : IP30.

Cet article ne peut pas être commandé individuellement.

370,00 €

  • disponible
  • délai de livraison de plus de 10 jours1

Documentation

Télécharger
VMC double flux haut rendement verticale KURO KVUT
KVUT_KVUE_VB_EC.pdf
Document Adobe Acrobat 15.9 MB
