Ventilation double flux haut rendement KWL EC Helios

KWL EC 200/300/500 Pro - VMC double flux haut rendement Helios

KWL EC 270/370 Pro - Ventilation double flux haut rendement Helios à débit constant

KWL EC 220 D Pro - Ventilation double flux Helios pour montage plafonnier

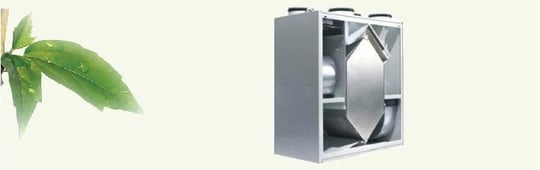

KWL EC 200 W, KWL EC 300 W et KWL EC 500 W - Ventilation double flux haut rendement – Helios

La gamme de ventilation double flux haut rendement KWL EC 200/300/500 W d'Helios intègre les meilleures technologies pour un confort optimal. Les vmc à double flux sont équipés d’une batterie électrique de préchauffage (option), d’une commande de by-pass automatique ainsi que d'une commande à distance à affichage digital.



Caractéristiques propres aux vmc KWL EC 200/300/500 W Helios

- Echangeur de chaleur à contre-courant en aluminium, rendement jusqu'à 90%.

- Moteurs basés sur la nouvelle technologie EC basse consommation d'énergie.

- Filtres à air : Filtre G4 et filtre fin anti allergène classe F7 (en option sur certain modèle). L’échangeur de chaleur de la vmc double est protégé, coté air repris, par un filtre G4. Tous les filtres sont simples d’accès pour le nettoyage ou leur remplacement.

- Protection antigel : Les VMC double flux helios KWL EC 200/300/500 Pro sont équipés d’une batterie électrique de préchauffage. En cas de température extérieure négative, elle réchauffe l’air et protège l’échangeur contre le risque de givrage. Réglable de -6 à +15° C.

- Régulation automatique du débit d’air par commande à distance fournie de série. Possibilité de raccorder jusqu’à 3 commandes à distance en série, max. cinq sondes CO2 et 2 sondes hygrométriques.

- Sélection manuelle des vitesses sur une ou plusieurs commandes à distance (8 vitesses + marche arrêt).

- Commande centralisée (option) du groupe par une domotique ou une GTC (bus EIB / KNX ou LON ou signal externe 0-10 V ou 4-20 mA).

- Panneaux double-peau en tôle acier galavanisé, peinture époxy blanc, avec isolation périphérique thermique et phonique 12mm.

- Entretien aisé, le panneau frontal démontable facilite l'accès aux éléments internes.



Fonctions de la commande à distance

- Programmation des vitesses min. et max. et des seuils pour les sondes CO2 et d’hygrométrie.

- Affichage digital de la température, de l’entretien et du menu.

- Horloge hebdomadaire intégrée avec affichage digital.

- Témoin de contrôle des filtres et réglage de l’intervalle de maintenance.

- Fonction ventilation forcée par contact externe.

- Réglage du rapport des vitesses extraction / soufflage.

- Fonction antigel.

- Mode été / hiver.

- Le thermostat antigel réglable (-6 à +15°C) coupe le ventilateur d'air soufflé en cas de température négative pour éviter le givrage de l'échangeur de la double flux.



Fonctionnement été

L'helios double flux est équipé de série d’une commande de by-pass automatique. En mode «été» et en fonction des températures réglées sur la commande à distance, l’échangeur est automatiquement obturé et la récupération de chaleur interrompue.



Raccordement électrique

La vmc helios double flux haut rendement est livrée prêt à fonctionner avec la commande à distance raccordée. Une boîte à bornes externe facilement accessible permet le raccordement des sondes et commandes à distance supplémentaires ou de contacts.


Accessoires ventilation double flux haut rendement KWL EC Pro. Helios



Commande à distance KWL-FB (supplémentaire)

Affichage digital des paramètres et des fonctions. Un boitier est livré d'origine, possibilité de commander d'autres unités en accessoire. Raccordement maxi. de 3 boitiers.


Sonde CO2

Pour la mesure du taux de CO2 dans l'air ambiant. Permet de maintenir un taux de CO2 inférieur à la valeur de consigne. Raccordement max. de 5 sondes (l'appareil sera régulé en fonction du taux mesuré le plus élevé).




Sonde hygrométrique KWL-FF

Pour la mesure de l'humidité de l'air ambiant. Réglage manuel ou automatique de la valeur de consigne. Raccordement max. de 2 sondes.

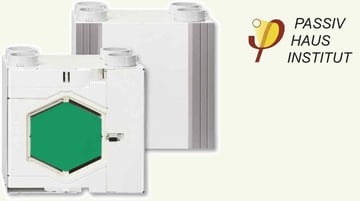

KWL EC 270 et KWL EC 370 Pro - VMC double flux haut rendement à débit constant maison BBC et maison passive Helios



VMC double flux haut rendement murale compacte pour l'extraction et l'introduction d'air centralisé dans les appartements et pavillons BBC ou passifs.

Echangeur de chaleur double flux à contre courant, haut rendement jusqu'à > 90%.

Testé selon EN-13141-7.

Moteurs de technologie EC avec régulation à débit d’air constant permettant le maintien des caractéristiques aérauliques de l'installation double flux en cas de modification des pertes de charges (colmatage des filtres). Le débit d'air restera constant jusqu'à la limite max. de la pression disponible.



Caractéristiques propres aux VMC KWL EC 270/370 Pro

- Régulation automatique, commande d'une batterie de chauffage air soufflé et bypass été automatique.

- Commande à distance digitale didactique.

- Habillage en tôle d'acier galvanisé blanc et coque en polystyrène expansé haute qualité pour une isolation maximale.

- Nettoyage et entretien aisés. Le panneau frontal démontable facilite l'accès aux éléments internes.

- Echangeur de chaleur haut rendement à plaques en matière synthétique et à contre-courant, grande surface d'échange .



- Ventilation vmc : l’insufflation et l'extraction d'air sont assurées par deux ventilateurs centrifuges EC à faible consommation d'énergie et régulés pour un débit d'air constant, même en cas de modification des pertes de charges du système. Ils sont sans entretien et facilement accessibles.

- Filtres à air G4 sur l'air extérieur, filtre fin anti allergène classe F7 (option), généralement imposé en maisons passives).



Régulation

Commande à distance digitale et didactique permet les fonctions suivantes :

- 4 étages de ventilation, en manuel ou par horloge digitale hebdomadaire.

- Les points de fonctionnement peuvent être définis librement dans la limite des caractéristiques de la ventilation double flux.

- Marche forcée ou débit cuisine par contact externe.

- Régulation par sonde CO2 ou d'hygrométrie (option max. 4 sondes).

- Affichage mode de fonctionnement, remplacement filtres, compteur horaire, défauts.

- Une commande à distance permet de piloter plusieurs VMC double flux.

- Raccordement de plusieurs commandes à distance par vmc.

- La température de l'air soufflé peut être augmentée avec une batterie externe, électrique ou eau chaude pilotée par la régulation du groupe.


Accessoires VMC double flux haut rendement KWL EC Pro. Passive Helios



Commande à distance KWL-BCU (supplémentaire)

- Affichage et fonctions (voir descriptif ci-dessus).

- Raccordement max. de 4 boîtiers.




Sonde CO2

Pour la mesure du taux de CO2 dans l'air ambiant. Commande automatique des 4 vitesses de ventilation pour maintien du taux de CO2 sous la valeur de consigne.

Raccordement max. de 4 sondes (l'appareil sera régulé en fonction du taux mesuré le plus élevé).


Sonde hygrométrique KWL-FF

Pour la mesure de l'humidité de l'air ambiant. Commande automatique des 4 vitesses de ventilation pour maintien du taux d'hygrométrie sous la valeur de consigne.

Raccordement max. de 4 sondes, l'appareil sera régulé en fonction du taux mesuré le plus élevé.


Batterie électrique EHR-R / eau chaude KWL-LTK

La température de l'air soufflé peut être augmentée avec une batterie externe, électrique ou eau chaude pilotée par la régulation du groupe VMC double flux et une sonde de gaine.


Vous souhaitez être conseillé, connaître nos tarifs, avoir un devis pour : une VMC double flux haut rendement, une VMC DF thermodynamique, un puits canadien, une pompe à chaleur air eau, une climatisation réversible, une pompe à chaleur gainable, un poêle à granulés de bois, un ballon thermodynamique…


Contactez-nous au :                  0980 442 763


KWL EC 220 D Pro - VMC helios à double flux haut rendement pour montage plafonnier

Groupe VMC double flux extra-plat avec récupération d'énergie destiné à la ventilation centralisée d'appartements et maisons individuelles.

Echangeur de chaleur à contre-courant en aluminium, rendement jusqu'à >90%. Moteurs EC nouvelle génération à faible consommation d'énergie.



Caisson vmc double flux

Panneaux double-peau en tôle acier galavanisé, peinture époxy blanc, avec isolation périphérique thermique et phonique épaisseur 20 mm.

Nettoyage et entretien aisés. Panneau latéral amovible pour faciliter l'accès aux éléments internes.



Echangeur à plaques ventilation double flux

A contre courant, grande surface d'échange pour un rendement exceptionnel.

Construction robuste en aluminium. Démontage et nettoyage particulièrement aisés.



Ventilateur helios

L'introduction et l'extraction de l'air sont assurées par deux ventilateurs centrifuges équipés de moteurs EC à faible consommation. Facilement démontables pour un nettoyage éventuel.



Filtres à air

Filtre G4 sur l'air extérieur fourni de série, filtre fin anti-allergène F7 (option). L'échangeur de chaleur est protégé, coté air repris par un filtre G4. Retrait et remplacement des filtres aisé, sans outillage.



Fonctionnement été

VMC double flux équipée de série d'un bypass automatique par obturation de l'échangeur. Réglage de la température de bypass et désactivation de la fonction sur la commande à distance ou par contacteur externe.



Raccordement électrique

Ventilation double flux prête à fonctionner et livrée de série avec une commande à distance à affichage digital.



Protection antigel

La VMC double flux KWL EC 220 Pro est équipé d’une batterie électrique de préchauffage. En cas de température extérieure négative, elle réchauffe l’air et protège l’échangeur contre le risque de givrage. Température air rejeté réglable de 0°C à +10° C.



Régulation

La commande à distance digitale et didactique fournie d'usine permet les fonctions suivantes :

- 4 vitesses de fonctionnement, fonction marche/arrêt, mode simple flux insufflation ou extraction. Régulation par une ou plusieurs commandes à distance.

- Consommation mode veille < 1W.

- Les points de fonctionnement peuvent être librement définis dans la limite des caractéristiques de l'appareil.

- Sélection des vitesses en manuel ou par horloge digitale hebdomadaire.

- Programme vacances et décalage de consigne.

- Marche forcée / mode absence.

- Régulation par sonde CO2 ou hygrométrie.

- Affichage mode de fonctionnement, remplacement filtres, compteur horaire, défauts.

Raccordement de plusieurs commandes à distances par VMC double flux.

La température de l'air soufflé peut être augmentée avec une batterie externe, électrique ou eau chaude pilotée par la régulation du groupe.


Accessoires VMC double flux haut rendement KWL EC 220 D Pro. Helios

Commande à distance KWL-BCU (supplémentaire)

1 x KWL-BCU est livrée d'usine.

- Affichage et fonctions (voir descriptif ci-dessus).

- Raccordement max. de 4 boîtiers.

- Version montage apparent et à encastrer.




Sonde CO2

Pour la mesure du taux de CO2 dans l'air ambiant. Commande automatique des 4 vitesses de ventilation pour maintien du taux de CO2 sous la valeur de consigne.

Raccordement max. de 4 sondes (l'appareil sera régulé en fonction du taux mesuré le plus élevé).


Sonde hygrométrique KWL-FF

Pour la mesure de l'humidité de l'air ambiant. Commande automatique des 4 vitesses de ventilation pour maintien du taux d'hygrométrie sous la valeur de consigne.

Raccordement max. de 4 sondes, l'appareil sera régulé en fonction du taux mesuré le plus élevé.


Batterie électrique EHR-R / eau chaude KWL-LTK

La température de l'air soufflé peut être augmentée avec une batterie externe, électrique ou eau chaude pilotée par la régulation du groupe VMC double flux et une ou deux sondes de gaine.
